Rumah Baja Ringan

Rumah Baja Ringan

Rumah Baja Ringan – Ya dalam artikel Portfolio kali ini saya akan membahas tentang rumah baja ringan di lombok nusa tenggara barat. Dalam hal ini saya pribadi bonny purnomo hadi, di proyek rumah baja ringan ini hanya sebagai Engineering baik di perencanaan, bimbingan maupun dipelaksanaan untuk Direktorat Pendidikan Menengah Kementrian Pendidikan. Dalam bahasa pelaksana tugas tersebut nama proyek rumah baja ringan ini disebut Ruang Bangunan Sementara (RBS) Baja Ringan. Di Blog website ini saya akan membagi dua artikel, artikel pertama ini saya akan menyajikan cerita bangunan jadinya dengan lampiran metode pelaksanaan dan foto rumah baja ringan yang sudah digunakan. Untuk Artikel selanjutnya saya akan menceritakan tahapan-tahapan dan proses engineering  perencanaan teknis dan Analisa Struktur Rumah Baja Ringan.

Dalam artikel mengenai rumah baja ringan ini saya akan membahas urutan atau tahap pekerjaan, yaitu;

  • Pekerjaan Persiapan, meliputi ;  pengukuran, mempersiapkan Peralatan untuk Fabrikasi dan instalasi Baja Ringan
  • Pekerjaan lantai kerja dan pondasi ; Setelah pengukuran dan persiapan alat kerja tersedia, dilanjutkan dengan pekerjaan pondasi setempat untuk pijakan kolom baja ringan. Harus dipastikan bangunan yang akan dibuat dalam posisi siku. Digunakan alat bantu patok besi/kayu, setelah mendapatkan titik-titik siku digunakan benang nilon sebagai penanda.

                     pondasi rumah baja ringanpondasi rumah baja ringan1

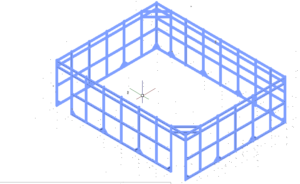

  •  Pekerjaan Kolom dan Balok Baja Ringan ; Yang perlu diperhatikan dalam memasang kolom adalah harus         diwaterpass untuk mendapatkan level yang sama disemua titik.  Setelah kolom dipastikan dalam kondisi rata (waterpass) bisa dipasang balok-balok pengaku.

       frame rumah baja ringanframe rumah baja ringan1

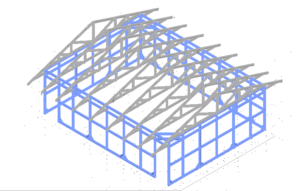

  • Pemasangan Rangka Kuda-kuda ;  Pada pemasangan kuda-kuda dibagi dua tahap yaitu;a.Fabrikasi ;Sesuai dengan penjelasan lampiran detail joint kami paparkan lebih jelasPertama-tama potong batang kemiringan (topchord), batang bentangan (bottomchord) dan web sesuai gambar kerja. Bisa dibuat cutting plan terlebih dahulu jika ingin lebih irit pemakaian bahannya. Selanjutnya susun batang-batang tersebut sesuai gambar kerja, dan yang terakhir kunci koneksi-koneksi joint dengan menggunakan Drilling Screw 12-20.     kuda-kuda rumah baja ringanapex baja ringan

               detail rumah baja ringansambungan baja ringan

                         web baja ringan

              Note:Fabrikasi bisa dilakukan dilantai kerja atau di atas Frame (Kolom – Balok)

     b.Erection

   Sesudah kuda-kuda selesai difabrikasi, kuda-kuda bisa diberdirikan. Pastikan di waterpass dan ketika level acuan     didapat tarik benang dari kuda-kuda yang paling ujung ke ujung yang lainnya di dua sisi. Proses berdirinya dan       terkoneksinya antar kuda-kuda bisa dibantu diikat dengan reng.

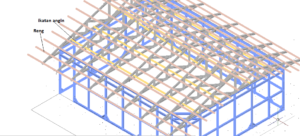

  • Pemasangan Reng dan Ikatan Angin

           ikatan angin rumah baja ringan reng baja ringan

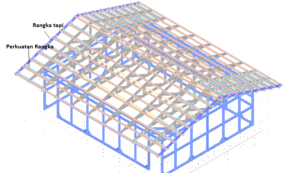

  • Pemasangan Perkuatan Rangka Ujung Overstek

               perkuatan baja ringan      detail 3D baja ringan

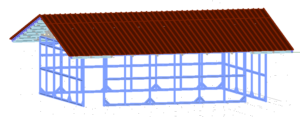

  • Pemasangan Atap

                 atap baja ringanperspektif atap

  • Pemasangan Dinding GRC Board

                dinding rumah baja ringan  pemasangan GRC

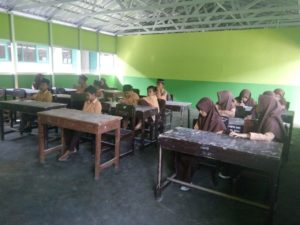

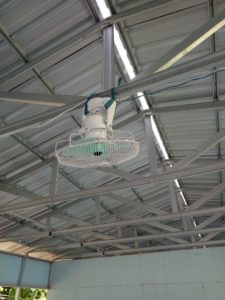

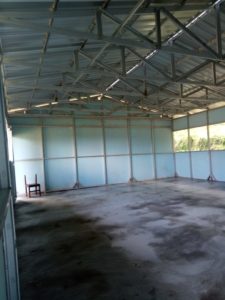

Demikian tahap-tahap atau urutan kerja pekerjaan Rumah Baja Ringan untuk proyek Ruang Belajar Sementara di Lombok Nusa Tenggara Barat. Dibawah saya lampirkan beberapa foto pekerjaan Rumah Baja Ringan tersebut, sampai jumpa diartikel selanjutnya.

ruang belajar sementararuang belajar sementara1ruang belajar sementara2

ruang baja ringanruang baja ringan1ruang baja ringan2ruang baja ringan3
